Щековая дробилка Nordberg C200 предназначена для работы в экстремальных условиях

Самая крупная щековая дробилка производства Metso Minerals - Nordberg C200 играет ключевую роль на шахте Pyhasalmi Mine Oy, расположенной в г. Пухаярви в центральной части Финляндии. Шахта, которой владеет компания Inmet Mining, выпускает медный, цинковый и пиритовый концентраты (компания Inmet Mining, кроме Pyhasalmi, владеет шахтой (Jiyel в Турции, Troilus в Канаде и Ok Tedi в Папуа Новая Гвинея). Весь объем добываемой руды в 1.3 млн.т/год уже более двух лет перерабатывается этой дробилкой массой 137 тонн.

Все щековые дробилки Nordberg серии С (табл. 1) характеризуются особой конструкцией рамы, специально предназначенной для работы в экстремальных условиях и способной переносить максимальные нагрузки. Прочный шатун и концевые рамы выполнены из сверхпрочной литой стали, изготовленной в литейных цехах Metso. Сочетание стальных боковых плит, высокомарганцевистых щек дробилки, боковых футеровок, сверхпрочного вала эксцентрика и четырех одинаковых подшипников увеличенного диаметра обеспечивает долговечность и высокую надежность.

Благодаря большому приемному зеву размером 2.0X1.5 м, дробилка С200 может дробить куски руды объемом более одного кубометра. Это значительно уменьшило необходимость додрабливания «негабаритов», и шахта может использовать более крупные, чем ранее, загрузочные машины.

Уникальная модульная несварная конструкция рамы является техническим достижением компании Metso Minerals. Она состоит из двух боковых плит, изготовленных из горяче-катанной стали, соединенных с литыми стальными рамами болтовыми креплениями через прочные, механически точно обработанные втулки. Отсутствие в конструкции концентраторов напряжений, например, таких как сварные швы, обеспечивает высокую устойчивость к ударным нагрузкам.

«С200 может дробить гораздо больше, чем имеющий место в настоящее время суточный объем добычи руды - 5 тыс. тонн. Это имеет для нас положительное значение, так как при использовании меньшей дробилки мы бы вынуждены были постоянно додрабливать негабаритные куски. Теперь же нам приходится запускать схему додрабливания «негабаритов» только раз в неделю» - говорит менеджер шахты Тейво Юрвансуу.

В табл. 2 представлена производительность щековых дробилок Metso Minerals - Nordberg серии С. Приведенные в таблице цифры получены для материала со средней насыпной плотностью 1.6 т/м3 при максимальном размере куска материала питания, который поступает в камеру дробления без закупоривания. Приведенные значения являются максимальными и могут изменяться в зависимости от способа загрузки дробилки и характеристик материала питания, таких, например, как гранулометрический состав, насыпная плотность, влажность, содержание глины и дробимость.

Значения измерений настройки закрытой стороны щековой дробилки изменяются в зависимости от используемого профиля щеки.

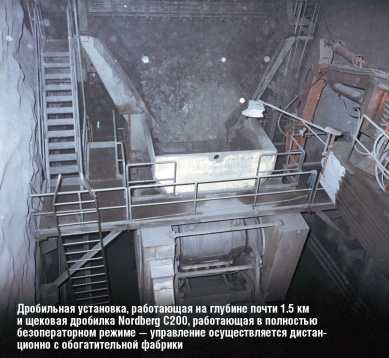

Дробильная установка на самой большой глубине в Западной Европе

Новая дробильная станция - самая глубокая в западной Европе. Она была смонтирована на глубине 1400 м в рамках проекта общего переоборудования шахты. Обнаруженное на глубине свыше одного километра медно-цинковое рудное тело с запасами в 15 млн.т позволит продлить срок существования шахты Пухасалми по крайней мере до 2015 г. При этом, как отмечает Тейво Юрвансуу, при разработке нового участка шахты особое внимание уделялось эффективности и раци -онализации операций. Например, дробильная установка и система подъема руды полностью автоматизированы, и управление ими осуществляется из операторской, расположенной на поверхности земли. Для погрузки руды используются более мощные погрузчики с ковшами, вмещающими 21 т. «Теперь можно оправданно говорить, что мы являемся самым эффективным горнодобывающим предприятием в мире, если сравнить нашу производительность и наш штат всего в 200 рабочих» - подчеркивает господин Юрвансуу.

Табл. 1 Технические характеристики щековых дробилок Metso Minerals - Nordberg серии С

 Табл. 2 Производительность щековых дробилок Metso Minerals - Nordberg серии С, т/ч

Высокая прочность изнашиваемых частей

Тяжелая цинково-медно-серная руда обладает хорошими дробильными свойствами. Инженер по техническому обслуживанию Еркки Карккаинен отмечает, что «изнашиваемые детали неподвижной части дробилки имеют ресурс около десяти месяцев, а подвижной части дробилки - шесть месяцев. Мы выполняем дробление на машине С200 в три смены при ширине разгрузочной щели в 150 мм. Щековая дробилка доказала, что является надежной машиной, которая внесла свой вклад в обеспечение безотказности работы схемы первичного дробления».

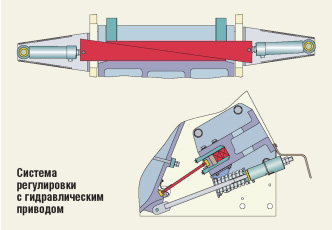

Регулировка щековых дробилок серии С может быть выполнена быстро и эффективно с целью наибольшего соответствия процессу дробления. При этом процесс регулировки всегда безопасен, т.к. не предполагает установки или снятия регулировочных прокладок. Можно выбрать механическое ручное или дистанционное (с гидравлическим приводом) управление регулировочными клиньями.

Модульная конструкция обеспечивает также простой монтаж на ограниченной площади любой щековой дробилки Nordberg серии С, например, при проведении подземных работ. Оборудованная встроенной опорой двигателя, дробилка занимает меньше пространства при установке. Различные

Менеджер шахты Pyhasalmi Тейво Юрвансуу и инженер техобслуживания Еркки Карккаинен на новом участке шахты (гор. 1405 м)

Углы наклона щек могут быть легко подобраны при использовании опорных кронштейнов дробилки. Точная балансировка позволяет использовать более высокую скорость дробления и простую установку на фундаменте без анкерных болтов. Сбалансированная конструкция дополнительно снижает нагрузку на клиновые ремни и элементы опоры и, таким образом, сокращает общую стоимость монтажа установки.

Дробилка Nordberg C200 на шахте Pyh salm- вторая щековая дробилка такого типоразмера, поставленная Metso Minerals. Первая была поставлена на известняковый карьер в Италии. В ближайшем будущем на шахте Tara в Ирландии будет смонтирована третья подобная дробилка.
