Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий в области видов и основных исполнений дробилок.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в качестве справочных и обозначены "Ндп".
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять, когда исключена возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
Когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе "Определение" поставлен прочерк.
В стандарте в качестве справочных приведены иностранные эквиваленты ряда стандартизованных терминов на немецком (D), английском (Е) и французском (F) языках. В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.
В стандарте имеется справочное приложение, в котором приведена классификация дробилок. Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.
| Термин | Определение | Схема |
| ОСНОВНЫЕ ПОНЯТИЯ | ||
| 1. Дробление D. Zerkleinerung Е. Crushing F. Concassage | Разрушение твердого кускового материала на мелкие куски | - |
| 2. Дробилка D. Brecher Е. Crusher F. Concasseur | Машина для дробления | - |
| ВИДЫ ДРОБИЛОК | ||
| 3. Щековая дробилка D. Backenbrecher Е. Jaw crusher F. Concasseur a machoires | Дробилка, дробление в которой осуществляется сжатием материала между щеками | .jpg) |
| 4. Конусная дробилка D. Kegelbrecher Е. Gyratory crusher F. Concasseur a cone | Дробилка, дробление в которой осуществляется сжатием материала между конусами, расположенными один внутри другого |  |
| 5. Валковая дробилка D. Walzenbrecher Е. Roll crusher F. Concasseur a cylindres | Дробилка, дробление в которой осуществляется сжатием материала между вращающимися валками или валком и неподвижной плитой. Примечание. В соответствии с числом валков дробилке присваивают наименования: "Одновалковая", "Двухвалковая", "Трехвалковая" и т. д. |  |
| 6. Роторная дробилка D. Prallbrecher Е. Impactor F. Concasseur a percussion | Дробилка, дробление в которой осуществляется ударами бил, жестко закрепленных на вращающемся вокруг горизонтальной оси роторе. Примечание. В соответствии с числом роторов дробилке присваивают наименования: "Однороторная", "Двухроторная", "Трехроторная" и т. д. |  |
| 7. Молотковая дробилка D. Haminerbrecher Е. Hammermill F. Concasseur a marteaux articules | Дробилка, дробление в которой осуществляется ударами молотков, шарнирно закрепленных на вращающемся роторе. Примечание. В соответствии с числом роторов дробилке присваивают наименования: "Однороторная молотковая дробилка", "Двухроторная молотковая дробилка", "Трехроторная молотковая дробилка" и т. д. |  |
| ОСНОВНЫЕ ИСПОЛНЕНИЯ ДРОБИЛОК | ||
| 8. Одноступенчатая дробилка D. Einstufenbrecher Е. Single-stage crusher F. Concasseur a stade unique | Дробилка, в которой загружаемый материал поступает одновременно на все основные рабочие органы. Примечание. Основным рабочим органом дробилки является сборочная единица или среда, передающая энергию кускам дробимого материала при непосредственном с ним контакте |  |
| 9. Многоступенчатая дробилка | Дробилка, в которой загружаемый материал последовательно поступает от одного основного рабочего органа или группы рабочих органов к другому основному рабочему органу или группе основных рабочих органов. Примечание. В соответствии с числом ступеней дробления дробилке присваивают наименования: "Двухступенчатая", "Трехступенчатая" и т. д. | .jpg) |
| 10. Комбинированная дробилка | Многоступенчатая дробилка с основными рабочими органами, характерными для дробилок разных видов | .jpg) |
| 11. Щековая дробилка с простым движением щеки | Щековая дробилка, точки подвижной щеки которой движутся по прямым или дугам окружности, близким к прямым | .jpg) |
| 12. Щековая дробилка со сложным движением щеки | Щековая дробилка, точки подвижной щеки которой движутся по замкнутым кривым | .jpg) |
| 13. Реверсивная роторная дробилка D. Reversieverprallbrecher Е. Reversible impactor F. Concasseur a percussion a fonctionnement reversible | Роторная дробилка с реверсивным вращением ротора (ов) | .jpg) |
| 14. Реверсивная молотковая дробилка D. Reversieverhammerbrecher Е. Reversible hammermill F. Concasseur a marteaux articules a fonctionnement reversible | Молотковая дробилка с реверсивным вращением ротора (ов) | .jpg) |
| 15. Вертикальная молотковая дробилка D. Vertikalhammerbrecher Е. Vertical hammermill F. Concasseur a marteaux articules au rotor verticale | Молотковая дробилка с вертикальной осью вращения ротора | .jpg) |
| ОБЩИЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ДРОБИЛОК | ||
| 16. Корпус дробилки Корпус Ндп. Рама D. Brechergehuse Е. Crusher housing F. Corps de concasseur | Опорная конструкция для крепления элементов дробилки | .jpg) |
| 17. Станина дробилки Станина D. Brecherbett Е. Crusher frame F. Bati de concasseur | Часть корпуса дробилки, устанавливаемая на фундамент |  |
| 18. Камера дробления D. Brechraum Е. Crushing chamber F. Chambre de concassage | Пространство между рабочими органами дробилки, в котором происходит дробление и перемещение материала | - |
| 19. Предохранительное устройство дробилки Предохранительное устройство D. Brechschutzvorrichtung Е. Crusher safety release F. Dispositif de securite de concasseur | Устройство для предохранения элементов дробилки от поломок при перегрузках | - |

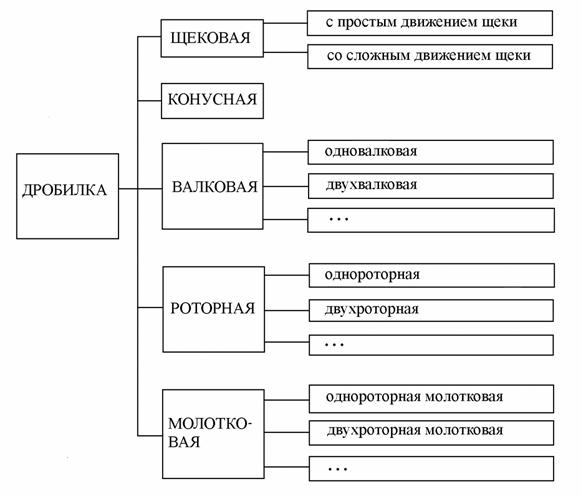

КЛАССИФИКАЦИЯ ДРОБИЛОК
