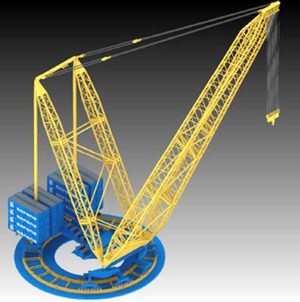

.jpg "Монтажный кран Sarens") |
Грузоподъемность крана составит 3250 т, грузовой момент 120000 тм. Кран имеет индекс SGC 120. Он способен перемещать груз массой 600 на расстояние до ста метров.
Конструкция А-образной основной стрелы крана предполагает наличие двух задних стрел-оттяжек. Длина стрелы составляет 130 метров. Высокая грузоподъемность обеспечивается за счет снабжения стрелы 90-метровым гуськом с системой растяжек длинной 68 метров. Кран поставляется в 135 стандартных 40-футовых контейнерах, заполненных местным материалом. Также из этих контейнеров создается противовес массой до 3600 т.
Кран перемещается по проложенным в виде двух концентрических окружностей рельсам. Диаметр внешнего рельсового кольца равен 38,5 м или около 44 м, учитывая кромки блоков мощения, на которые укладываются рельсы. Расчетное давление на грунт составляет 20т/кв.м. Такое значение давления позволяет не строить сложные стационарные подкрановые пути.
Имеется возможность оборудования крана шестью мощными лебедками со скоростью намотки троса до 20 м/мин и тяговым усилием 61 т. Монтаж крана SGC120 потребует 20 дней.
Монтаж производится с привлечением бригады специалистов-монтажников и наличием кранов меньшей мощности: 10-тонного вилочного погрузчика, кранов с телескопической стрелой грузоподъемностью 100т с длиной стрелы 10м и 20м, гусеничных кранов с грузоподъемностью 300т и 200т.
